白剛玉磨料的熱力學(xué)性能
日期：2023-02-06 15:57:58 人氣：點(diǎn)擊：
白剛玉磨料的熱力學(xué)性能

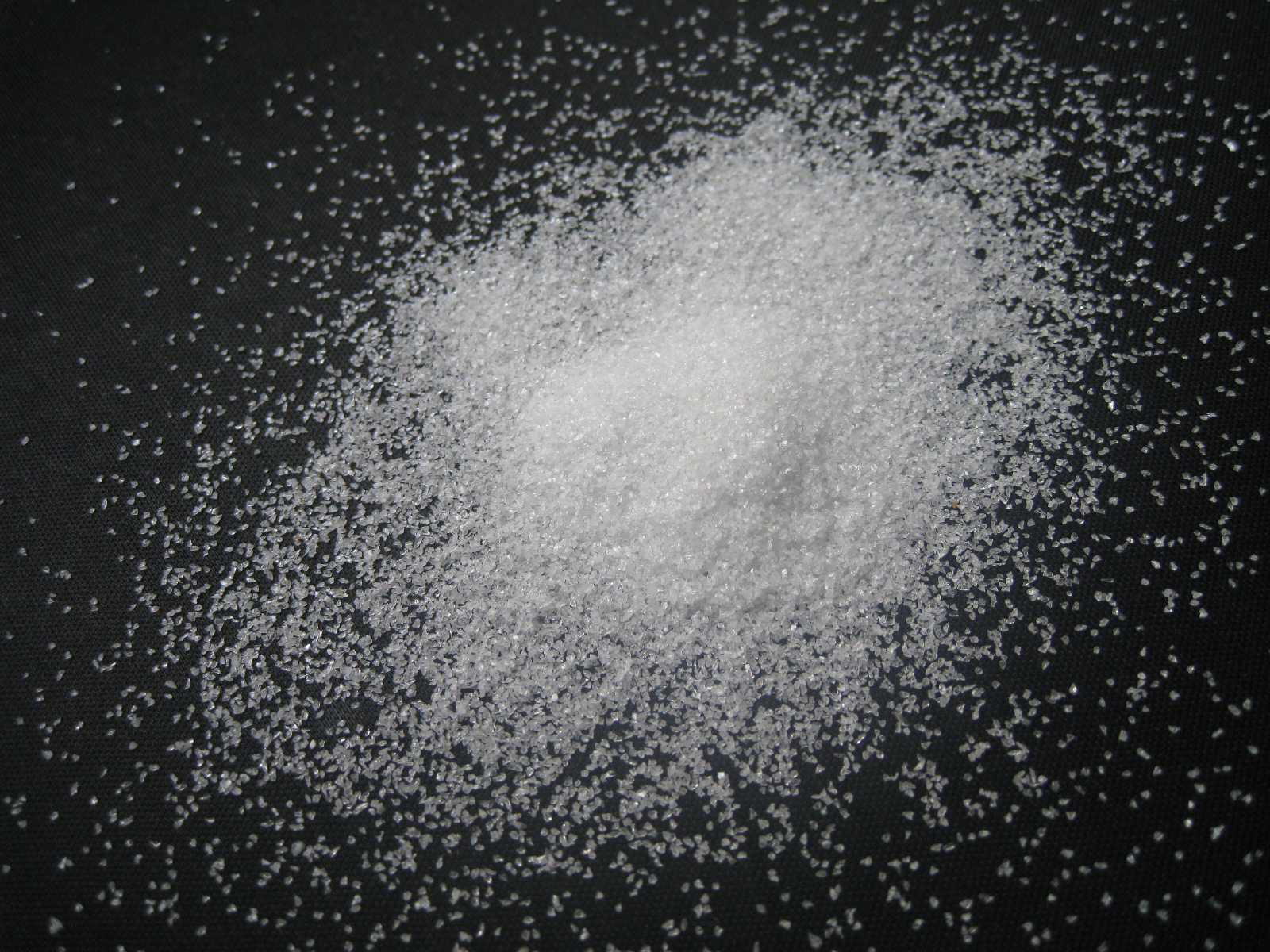

白剛玉磨料是很高的耐高溫、耐腐蝕材料。它不僅僅用于研磨領(lǐng)域，在耐火材料、陶瓷制品等行業(yè)也有很廣泛的應(yīng)用，其主要成分是熔融氧化鋁，這個(gè)名字因其熔融的生產(chǎn)工藝而得來。白剛玉磨料具有很好的熱力學(xué)性能，可用于磨具、陶瓷、涂料、耐磨等領(lǐng)域。
白剛玉磨料的熔點(diǎn)不低于2050°C，生產(chǎn)出來的耐火制品耐火度大于1900°C，荷重軟化開始溫度約1850°C,極限使用溫度1950°C，長期使用溫度1800°C。但是，白剛玉的熱膨脹系數(shù)為8.6,屬于抗熱震性中等的耐火材料，通常與燒結(jié)剛玉或其他材料混合制成剛玉質(zhì)耐火制品。盡管如此，白剛玉磨料的熱力學(xué)性能完全可以滿足固結(jié)磨具例如陶瓷結(jié)合劑磨具、樹脂結(jié)合劑磨具成型固化所需的溫度。白剛玉的莫氏硬度為9, 是低于金剛石、碳化硅和少數(shù)人工合成的高硬礦物。白剛玉制成的產(chǎn)品具有很高的強(qiáng)度，常溫耐壓強(qiáng)度可達(dá)2000MPa;常溫抗折強(qiáng)度可達(dá)250MPa以上，1000℃時(shí)抗折強(qiáng)度還有150MPa。高密度的氧化鋁制品可以較好地抵御鐵、鋁、鎳、釩等熔融金屬的侵蝕;常溫下，不受硫酸、鹽酸、硝酸、氫氟酸的腐蝕，但高溫下，氟化鈉、 濃硫酸對氧化鋁有一定侵蝕。白剛玉磨料對玻璃、爐渣的侵蝕有一定的抵抗力。用其制成的磨具產(chǎn)品在研磨造成的高溫環(huán)境中，不會與研磨工件產(chǎn)生反應(yīng)，因此也不會對工件的表面產(chǎn)生損傷。
